近年来，印度凭借优质的钾长石原料、富于竞争性的价格优势和企业经营活动的快速发展，已经成为钾长石重要供应国之一。为了更加合理地应用印度钾长石，红星机器厂家对印度钾长的矿物性质及工艺特征进行了详细分析。
一、印度钾长石矿物性质
印度钾长石矿床多以伟晶岩产出，储量丰富，质地纯净，石英及云母含量极少。目前，红星机器厂家建议采用干法破碎分选选矿加工工艺，其生产效率高，容易实现自动化控制及操作，具备完善的质量检测设备和质量控制手段，产品质量稳定。
二、印度钾长石工艺特征
印度钾长石采用物理选矿加工方法。首先是在初破采场手选；然后经过圆锥破碎机或反击式破碎机中碎、细碎后进行光电选矿除杂，再进入球磨机细磨加工工序；然后符合粒度要求的精矿进筛分、分级等工序，并联合使用磁选机采用磁选工艺除去铁矿物等杂质。经实验测试，印度钾长石适合于国内陶瓷、玻璃等建材行业的使用要求，具有以下工艺特征：

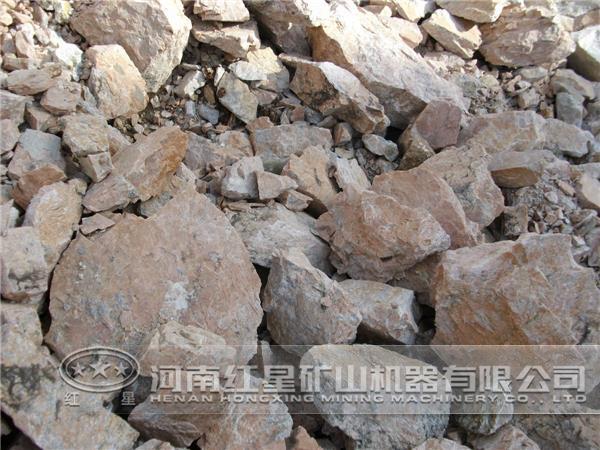

.jpg)
.jpg)
（1）适中的熔点和很宽的熔融间隔。印度钾长石的开始熔融温度约为1150℃，熔点达到1260℃，具有很宽的熔融范围,有利于烧成控制，适合于快速烧成工艺。
（2）较高的高温熔液黏度。长石熔融黏度取决于矿石的矿物组成、化学成份及熔融温度。在同一温度下，印度钾长石形成玻璃相熔液的黏度比普通钾长石及钠长石的大，而且随着温度增高，熔液黏度变化较缓慢，有利于防止高温变形和熔液过渡流淌所造成的缺陷，工业用途更为广泛。
（3）具有良好的化学稳定性和耐化学腐蚀性。钾长石玻璃具有高度的化学稳定性，除高浓度的硫酸和氢氟酸外，不受其它任何酸、碱的腐蚀。
（4）较强的助熔性。钾长石熔融体对其它物质有助熔作用，能促使高岭土残余物的颗粒相互扩散渗透，加速莫来石晶体的生成及发育，同时降低了陶瓷制品的成瓷温度。
（5）非常好的易磨性和可碾性。印度钾长石的解理发育较为完整，有非常好的易磨性和可碾性。同时由于颗粒形貌较为完整，颗粒基本无裂隙空洞，因而吸附的杂质也会比较少。
（6）按一定的工艺技术指标进行生产制造的印度钾长石具有很宽的烧结温度范围，可用于制造较薄的坯体。同时，坯体变形度小，有利于颜料和釉料分布均匀并有助于陶瓷釉的表面光滑平整。
（7）拥有非常优良的光学性能。印度钾长石含氧化铁及氧化钛量非常低，基本上不含白云母等杂质，有利于提高制品的白度和透光性，特别适合于精细瓷釉的生产。
（8）具有稳定的化学成份组成。印度钾长石钾含量大于11.0%，铝含量接近18%，钠含量小于3.5%，硅含量低于70%，铁钛含量低于0.15%。从矿物组成表看出，印度钾长石不包含有害杂质云母类矿物，主要矿物分子为钾长石和钠长石，游离石英低于5%。
钾长石是非常重要的工业原料之一，随着国内优质钾长石矿源的不断减少，进口并合理应用钾长石已经成为一种必然趋势。通过以上分析，能够简单了解钾长石的工艺矿物学特征，为钾长石的合理利用提供基础依据。
